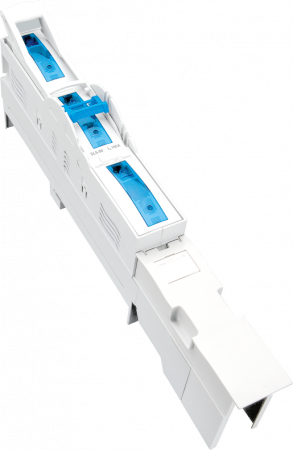

NH 00 - Lištové poistkové odpínače

Charakteristika

Lištový odpínač pre nožové poistky NH veľkosti 00 v 3-pólovom prevedení je určený pre 60 mm pripojovací systém. Schválené pre poistky s charakteristikou gG, šírkou 50 mm, s prípojnou skrutkou M8 / svorkou 70 mm2. Lištový odpínač je možné mať aj s elektronickým monitoringom poistiek.
Cena 106,50 EUR
131 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu NH 00 - Lištové poistkové odpínače (1)

SECUR 60Classic, NH00 Pojistková odpínací lišta
Pojistková odpínací lišta
SECUR 60Classic, NH00
Pojistková odpínací lišta, 3-pólově spínatelná, s připojením dole nebo nahoře; jmenovitý proud (IEC):160A; jmenovité napětí (IEC): 690V AC; pro pojistky: NH00; připojení: třmenová svorka nebo šroub M8 pro vodič do max. 70mm2; s krytem prostoru přípojů;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33234.000
EAN: 4021267332341
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
106,50 EUR/ks
131 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Lištový odpínač NH poistiek

  • Kategória použitia: AC-22B (690V); AC-23B (400 V);  AC-23B (500 V,125 A)
  • Pripojenie vývodov: skrutka M8 alebo svorka max. 70 mm2
  • Menovité napätie: 690 V
  • Menovitý prúd: 160 A
  • Maximálne povolené / prípustné napätie AC/DC (IEC): 800 V / 800 V
  • Menovité rázové napätie: 8 kV
  • Pre poistky s charakteristikou: gG
  • Pre NH00 poistky do stratového výkonu: 12 W
  • Stupeň krytia: spredu IP30
  • Teplotná odolnosť: 125°C
  • UL94
  • CTI200
  • Postriebrené kontakty

S elektronickým monitorovaním poistek

  • Kategória použitia: AC-23B (400 V)
  • Pripojenie vývodov: skrutka M8 alebo svorka max. 70 mm2
  • Menovité napätie: 690 V
  • Menovitý prúd: 160 A
  • Maximálne povolené/prípustné napätie AC/DC (IEC): 800 V / 250 V
  • Menovité rázové napätie: 4 kV
  • Pre poistky s charakteristikou: gG
  • Pre NH00 poistky do strátového výkonu: 12 W
  • Stupeň krytia: spredu IP30
  • Teplotná odolnosť: 125°C
  • UL94
  • CTI200
  • Postriebrené kontakty

Rozšírené informácie

QUADRON 60Classic - lištový odpínač NH poistiek vel. 00, základné prevedenie

Objednávacie čísloMenovitý prúd [A]VeľkosťPripojenie
33234.000 160 NH 00 skrutka M8 / strmeňová svorka max. 70 mm2

S krytom priestora svoriek

QUADRON 60Classic - lištový odpínač NH poistiek vel. 00, s monitorovaním stavu poistiek

Objednávacie čísloMenovitý prúd [A]VeľkosťPripojenie
33285.000 160 NH 00 skrutka M8 / strmeňová svorka max. 70 mm2

S krytom priestora svoriek

Schému zapojenia pre monitoring poistiek nájdete v sekcii "Na stiahnutie"

Voliteľné príslušenstvo

Objednávacie čísloMenovitý prúd [A]VeľkosťPripojenie
33156.000 Kontrolný spínač pre monitorovanie polohy veka odpínača NO / NC 250V AC / 5A, 30V DC / 4A NH 00 - 3 -

Plochá koncovka 2,8 x 0,5 (DIN 46244-A)

03727.000 Strmeňová svorka NH 00 1,5 - 70 / 12 x 1 - 10
30894.000 Skrutka M8 NH 00 70
33224.000 Prizmová svorka - jednoduchá pre Cu a Al* NH 00 16-70

* Pri použití hliníkových vodičov dodržiavajte pokyny pre údržbu (pozri kapitolu Manuál 8.2)
