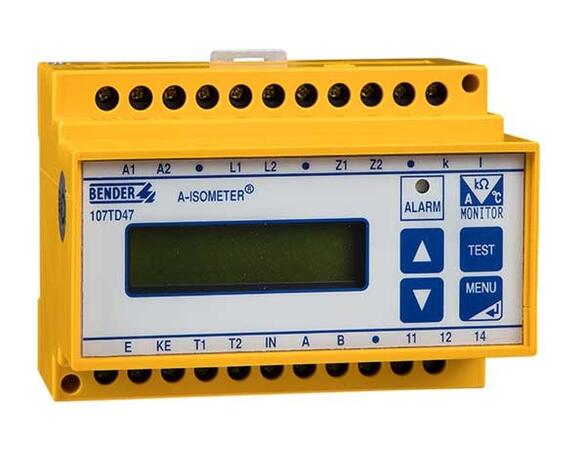

107TD47 - Strážič izolačného stavu v zdravotníctve
Kompaktný prístroj na monitorovanie izolačného stavu jedno a trojfázových IT sietí s napätím do 230 V v súlade s požiadavkami noriem STN 33 2000-7-710, STN 33 2140, TNI 33 2140 a STN EN 61 557-8.
Dopyt na produktPorovnať
Nahradené produktmi
Strážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.
Voliteľné príslušenstvo k 107TD47 - Strážič izolačného stavu v zdravotníctve
Zjistit více
Popis produktu
- Izolačný odpor 50...500 kΩ
- Zaťažovací prúd 5...50 A
- Monitorovanie teploty transformátora
- AMP merací princíp, ktorý zaisťuje bezpečné monitorovanie izolačného odporu v súlade s IEC 60364-7-710:2002-11, IEC 61557-8:2007-01, DIN VDE 0100-710:2002-11 a ČSN 332140 a TNI 332140 a ČSN EN 61557-8
- Strážič je určený taktiež pre obvody obsahujúce DC komponenty
- Zvýšenie bezpečnosti z dôvodu kontinuálneho monitorovania pripojenia siete a PE vodiča, prúdového transformátora a termočlánku
- Jednoduché nastavenie a signalizácia pomocou textového menu na LC displeji
- Komunikácia so signalizačnými a testovacími panelmi, ako sú napr. MK2007 a MK2430, MK800 a TM800 po dvojvodičovej zbernici RS485
Rozšírené informácie
Popis a použitie
Prístroj ISOMETER® 107TD47 je združené zariadenie určené na monitorovanie izolačného odporu v neuzemnených sieťach (IT sieťach) určených pre na napájanie zdravotníckych priestorov v súlade s IEC 60364-7-710:2001 a DIN VDE 0107:1994-10.
- monitorovanie izolačného stavu striedavých IT sietí a galvanicky pripojených jednosmerných obvodov
- monitorovanie zaťažovacieho prúdu oddeľovacích transformátorov IT sietí do 50 A (s prúdovým transformátorom STW2)
- monitorovanie teploty oddeľovacieho transformátora IT siete
- komunikácia s ostatnými prístrojmi po dvojvodičovej zbernici pomocou rozhrania RS485 a protokolom BMS
Funkcia
Monitorovanie izolácie: monitoruje izolačný odpor v jednofázových alebo trojfázových striedavých IT sieťach, ktoré môžu obsahovať jednosmerné komponenty. Merací signál prístroja sa automaticky prispôsobuje zvodovej kapacite siete (max. 5 µF). Monitorovanie záťaže: prostredníctvom prúdového transformátora STW2 prístroj sleduje zaťaženie oddeľovacieho transformátora v percentách. V spojení s trojfázovým adaptérom LSD470 je možné monitorovať taktiež trojfázové siete. Monitorovanie teploty: použitím termočlánku TPC umiestneného vo vinutí oddeľovacích transformátorov monitoruje teplotu oddeľovacieho transformátora. Monitorovanie pripojenia: prístroj kontroluje pripojenie k meranej sieti, prívod PE vodiča, prívod a skrat meracieho transformátora STW2 a vlastnú poruchu prístroja. Vyhodnotenie: ak jedna z nameraných hodnôt prekročí nastavenú prahovú hodnotu, prístroj signalizuje alarmové hlásenie. Rozsvieti sa alarmová LED, prepne alarmové relé a zobrazí sa hlásenie na LC displeji. Toto hlásenie sa prenesie po dvojvodičovej zbernici RS485 (s BMS protokolom) na ďalšie prístroje firmy BENDER, ako sú signalizačné a testovacie panely. Prevodník signálu: prostredníctvom pomocných kontaktov alebo digitálnych vstupov umožňuje previesť alarmové hlásenia z iného strážiča izolácie pre operačné lampy alebo iného zariadenia ako UPS do BMS zbernice a zobraziť toto hlásenie na ďalšie prístroje firmy BENDER, ako sú signalizačné a testovacie panely.
Normy
- ČSN 332140
- TNI 332140
- STN 332140
- DIN EN 61557-8 (VDE 0413 část 8)
- IEC 61557-8
- EN 61557-8
- DIN VDE 0100-710 (VDE 0100 část 710)
- ÖVE-EN7
- ASTM F 1207
- IEC 60364-7-710
Rozmery puzdra X470
Technické parametre
| Izolácia podľa IEC 60664-1: | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 4 kV |
| Parametre napájania | |
| Menovité pracovné napätie Us | viď údaje pre objednávku |
|---|---|
| Rozsah pracovného napätia | 0,85...1,15 Us |
| Vlastná spotreba | 3 VA |
| Monitorovanie izolácie: | |
| Monitorovaná sieť Un | viď údaje pre objednávku |
|---|---|
| Hodnota reakcie Ran | 50...500 kΩ |
| Merací rozsah | 10...5000 kΩ |
| Presnosť | 0...10 % |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | 3 s |
| Hysterézia | 25 % |
| Meracie napätie Um | ≤ 12 V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 50 μA |
| Vnútorný DC odpor Ri | ≥ 240 kΩ |
| Vnútorná impedancia Zi pri 50 Hz | ≥ 200 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 375 V |
| Zvodová kapacita Ce | ≤ 5 μF |
| Monitorovanie prúdu: | |
| Hodnota reakcie | 5...50 A |
|---|---|
| Hysterézia | 4 % |
| Vplyv teploty | < 0,15 % / °C |
| Monitorovanie teploty: | |
| Hodnota reakcie | 4 kΩ |
|---|---|
| Hodnota uvoľnenia | 1,6 kΩ |
| PTC termistory podľa DIN 44081 | max. 6 v sérii |
| Zobrazenie, pamäť: | |
| Zobrazenie | Podsvietený LC displej 2×16 znakov (3,5 mm) |
|---|---|
| Vstupy/výstupy: | |
| Tlačítko TEST | N/O kontakt |
|---|---|
| Hlásenie zo strážiča izolácie op. lampy | N/C kontakt |
| Max. dĺžka vodiča | 10 m |
| Rozhranie: | |
| Protokol | BMS/RS485 |
|---|---|
| Max. dĺžka zbernice | 1200 m |
| Doporučený typ vodiča | J(Y)STY 2×0,8, tienený, jedna strana pripojená k PE |
| Ukončovací odpor | 120 Ω (0,25 W) |
| Rozsah adries | 2...90 |
| Spínacie obvody: | |
| Spínacie relé | 1 prepínací kontakt |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Menovité spínacie napätie | AC 250 V/DC 300 V |
| Všeobecné dáta | |||||
| Typ pripojenia vodičov | šraubové pripojenie | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -10...55 °C | ||||
| Skladovacia teplota | -40...70 °C | ||||
| Pracovný režim | nepretržitá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP30 | ||||
| Stupeň krytia, svorky (DIN EN 60529) |
IP20 | ||||
| Materiál puzdra | polykarbonát | ||||
| Samozhášiteľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Hmotnosť | 400 g | ||||
| Puzdro | X470 | ||||
Súvisiace produkty
Napájací zdroj AN410 je určený pre napájanie prístrojov firmy BENDER do 10 W napätím 24 V DC.
Napájací zdroj AN420-R je redundantný zdroj určený pre napájanie prístrojov firmy BENDER napätím 24 V DC z dvoch zdrojov AN410 (10W, Bender) alebo CP-D 24/1.3 (30W) resp. CP-D 24/2.5 (60W) resp.CP-D 24/4.2 (100W, ABB).
Napájací transformátor AN450 je určený na napájanie prístrojov firmy BENDER napätím 20 V AC.
Viackanálový prístroj na vyhodnocovanie porúch izolácie v zdravotníckych inštaláciách s integrovanými meracími transformátormi.
Jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov s primárnym napätím 230 V. Verzia GREEN LINE s menšími stratami naprázdno a spínacím prúdom IE < 6 × În.
Trojfázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch
Jednofázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch s primárnym napätím 400 V.
