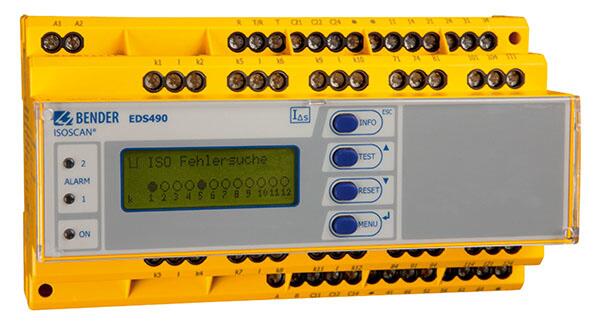

EDS490-D / EDS491-D - Prístroj na vyhodnocovanie porúch izolácie

Viackanálový prístroj na vyhodnocovanie porúch izolácie pre EDS systémy

Prístroj je určený na lokalizáciu porúch izolačných stavov v izolovaných napájacích sústavách (IT). S použitím meracích transformátorov prúdu vyhodnocuje testovací prúd generovaný prístrojom IRDH575 alebo PGH. Obsahuje jeden ALARM kontakt (N/O) pre každý merací kanál.

Dostupnosť: Na požiadanie
Zvoľte variantu (4)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS490-D / EDS491-D - Prístroj na vyhodnocovanie porúch izolácie (4)

EDS490-D-1 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS490-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 2...10mA
OBJ: B91080009
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS490-D-2 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS490-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 2...10mA
OBJ: B91080010
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS491-D-1 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS491-D-1
Us AC 16...72V, DC 16...94V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080013
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS491-D-2 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS491-D-2
Us AC/DC 70...276V, AC 42...460Hz
I 0,2...1mA
OBJ: B91080014
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS490-D / EDS491-D - Prístroj na vyhodnocovanie porúch izolácie

GHV - velké G
Montážny rámček do panelu
XM490
OBJ: B990996
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS490-D-1
OBJ: S91080009
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS490-D-2
OBJ: S91080010
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS491-D-1
OBJ: S91080013
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS491-D-2
OBJ: S91080014
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Lokalizácia porúch izolácie a meranie reziduálnych prúdov
  • Určené pre AC, 3 AC a DC IT siete
  • Riadiaca a zobrazovacia jednotka v jednom prístroji (EDS..-D)
  • 12 meracích kanálov (výstupných obvodov) na meranie pomocou meracích transformátorov série W, WR alebo WS
  • V jednom systéme možno vykonávať meranie pomocou až 90 prístrojov EDS (tj. na 1080 meracích kanáloch)
  • Perióda skenovania 10 s na všetkých kanáloch
  • Nastaviteľná citlivosť 2...10 mA (100 Ω/V) pre EDS490 a 0,2...1 mA (1000 Ω/V) pre EDS491
  • Možnosť záznamu až 300 udalostí (EDS..-D)
  • Dve oddelené ALARM relé, každé s jedným prepínateľným kontaktom
  • Nastavenie režimu N/O alebo N/C
  • Možnosť pripojenia externého tlačítka TEST/RESET
  • Signalizácia stavu monitorovanej siete pomocou grafického displeja
  • Rozsah BMS adries 1...90
  • Sériové rozhranie RS485 s BMS protokolom
  • Trvalé monitorovanie stavu pripojených meracích transformátorov
  • Nastaviteľná funkcia pamäti poruchových stavov
  • Prídavná funkcia merania reziduálnych prúdov

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - EDS490-D
(DWG, 146 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - EDS491-D
(DWG, 147 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM490
(ZIP, 2 MB)
Zobrazit ikonaDownload ikona
