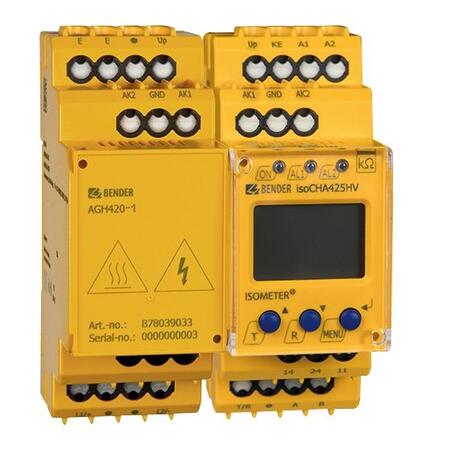

isoCHA425HV+AGH420-1 - Sledovač izolačného stavu
Sledovač izolačného stavu pre jednosmerné siete do 1000 V
Sledovač izolačného stavu pre jednosmerné IT siete do 0…1000 V vhodný pre DC nabíjacie stanice podľa štandardov CCS a CHAdeMO. Pripojenie na monitorovanú sieť cez väzobný člen AGH420-1. Detekcia jednopólovej aj symetrickej poruchy izolácie, vyhodnotenie podpätia aj prepätia. Komunikácia po rozhraní RS485 protokolom Modbus RTU.
Dopyt na produktPorovnať
Varianty k produktu isoCHA425HV+AGH420-1 - Sledovač izolačného stavu (1)
Un = 0...1000 V (CCS), 50...1000 V (CHAdeMO)
Us = 100...240 V AC, 24...240 V DC
Ran = 5 kOhm...250 kOhm
Ce < 20 mikroF (CCS), < 1,6 mikroF/vodič (CHAdeMO)
Rozhraní RS-485, 2 x alarmové relé
verze B7... s pružinovými svorkami
Popis produktu
Použitie prístroja
- Monitorovanie hodnoty izolačného odporu RF DC nabíjacích staníc podľa štandardov CHAdeMO alebo CCS (Combined Charging System) v napäťovom rozsahu do 1000 V
Štandard CHAdeMO (režim CHd):
- Detekcia jednopólovej poruchy izolácie v rozsahu napätia 50…500 V DC, v prípade poruchy izolácie RFU do 100 kΩ je garantovaná doba reakcie do 1 s, pre hodnotu RFU do 2 MΩ potom do 10 s
- Detekcia symetrickej poruchy izolácie s dobou reakcie do 10 s (pre IT siete s hodnotou symetrickej poruchy RFS do 160 kΩ)
- Maximálna hodnota rozptylovej kapacity siete je 1,6 μF na vodič
Štandard CCS (režim dc):
- Detekcia poruchy izolácie do 2 MΩ s dobou reakcie do 10 s
- Maximálna hodnota rozptylovej kapacity siete do 5 μF
Ďalšie kľúčové funkcionality a vlastnosti:
- Meranie rozptylovej kapacity siete Ce
- Meranie menovitého sieťového napätia (RMS) siete s detekciou prepätia a podpätia
- Meranie reziduálneho napätia UL1e (medzi svorkou L1/+ a zemou) a UL2e (medzi svorkou L2/- a zemou)
- Meranie DC reziduálneho napätia
- Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia
- Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 5…600 kΩ (Alarm 1, Alarm 2)
- Signalizácia alarmov pomocou LED (AL1, AL2), displeja a alarmových relé (K1, K2)
- Automatický test zariadenia s monitorovaním pripojenia k sledovanej sieti
- Nastaviteľný režim relé N/C alebo N/O
- Zobrazenie meraných hodnôt na multifunkčnom LC displeji
- Možnosť aktivovať pamäť poruchy
- Galvanicky oddelené rozhranie RS485 s podporou protokolov BMS, Modbus RTU a IsoData
- Ochrana heslom proti neoprávneným zmenám v nastavení
- Možnosť vypnutia generátora meracích pulzov (režim “stop”) výstupom
Rozšírené informácie
Prístroj ISOMETER® isoCHA425HV v kombinácii s väzobným členom AGH420-1 slúži na monitorovanie izolačného odporu RF jednosmerných rýchlonabíjacích staníc podľa štandardov CHAdeMO a CCS v rozsahu menovitého napätia 0 V až 1000 V DC.
Aplikácia
- DC nabíjacia stanica elektromobilov podľa japonského štandardu CHAdeMO
- DC nabíjacia stanica elektromobilov podľa štandardu CCS (Combined Charging System) v súlade s normou IEC 61851-23
Funkcie
Prístroj ISOMETER® isoCHA425HV je navrhnutý na použitie v jednosmerných nabíjacích staniciach podľa štandardov CHAdeMo a CCS (Combined Charging System). Príslušný štandard je možné nastavíť pomocou parametra “Mode” v menu “SEt” prístroja.
Prístoj detekuje ako symetrickú prouchu izolácie RFS, tak aj jednopólovou poruchu RFU, ďalej meria zvodovú kapacitu siete Ce, menovité napätie siete Un (RMS) medzi svorkami L1/+ a L2/- a taktiež jedmosmerné (reziduálne) napätia UL1e a UL2e medzi svorkami L1/+ a L2/- a zemou.
V závislosti na zvolenom prevádzkovom režime prístroj stanoví z hodnôt RFS a RFU výslednú hodnotu izolačného odporu siete RF. V menu “AL” možno nastaviť samostatné hodnoty reakcie RF pre výstrahu (Alarm 1) a vlastný alarm (Alarm 2). Hodnotu RF pre výstrahu je možné nastaviť iba vyššiu než je hodnota hlavného alarmu. Ak meraná veličina dosiahne alebo prekročí nastavenú hodnotu reakcie, dôjde k aktivácii alarmu. Tak isto pre hodnotu menovitého napätia Un je možné nastaviť hodnoty podpätia a prepätia, ktorých prekročenie, poprípade podkročenie spustí alarm. K ukončeniu indikácie alarmu dôjde iba vtedy, keď príslušná meraná veličina prestane prekračovať nastavené hordnot reakcie, a to vrátane súvisiacej hysterézie. Všetky alarmy generované prístrojom sú signalizované prostredníctvom LED “AL1” a “AL2”.
V menu “out” môžu byť jednotlivým LED priradené alarmové relé (“K1, K2”). V tomto menu je možné ďalej nastaviť režim alarmových relé (n.c./n.o.) alebo aktivovať pamäť poruchy. Ak je aktivovaná pamäť poruchy, alarmové relé aj LED zostávajú v alarmovom stave až do doby stlačenia tlačidla reset “R” alebo kým prístroj nie je odpojený od napájacieho napätia Us.
Menu “t” slúži pre nastavenie časových parametrov prístroja, tzn. oneskorenie alarmu pri spustení, oneskorenie reakcie a oneskorenie uvoľnenia. Ďalej je možné nastaviť periódu opakovania automatického interného testu prístroja.
V menu “out” je možné nastaviť parametre integrovaného sériového rozhrania RS-485 s protokolmi BMS, Modbus RTU alebo isoData. Na výčet meraných hodnôt a nastavovania parametrov prístroja je možné použiť protokoly BMS a Modbus RTU. Ďalšou možnosťou je použitie prevodníka protokolu BMS na ethernet (prístroj COM465IP). Protokol isoData slúži na automatické odosielanie nameraných hodnôt v intervale jedna sekunda.
Na testovanie správnej funkcie prístroja slúži tlačidlo test “T”.
Parametre prístroja je možné taktiež nastavovať pomocou displeja a funkčných tlačidiel na čelnom paneli. Táto funkcia môže byť chránená heslom proti neoprávnenému zásahu do nastavenia.
Merací pulzný generátor prístroja ISOMETER® možno vypnúť aktiváciou režimu “stop”.
Upozornenie pri inštalácii prístroja v AC časti nabíjacej stanice
V prípade inštalácie prístroja isoCHA425HV + AGH420-1 v AC časti nabíjacej stanice je nutné dodržať nasledujúce podmienky:
1. prístroj musí byť prepnutý do režimu "dc" (CCS),
2. menovité napätie monitorovanej siete nesmie prekročiť 690 V AC s toleranciou maximálne +10%,
3. v monitorovanej sieti sa nesmú vyskytovať kmitočty pod 35 Hz a nad 450 Hz.
Monitorovanie pripojenia
Pripojenie prístroja na monitorovanú sieť (L1/+, L2/-), pripojenie prístroja k zemi svorkami E/KE a rovnako tak prepojenie vlastného sledovača izolácie s väzobným členom je trvale kontrolované. V prípade prerušenia pripojenia sa rozblikajú LED ON/AL1/AL2 a na displeji sa zobrazí poruchové hlásenie:
- "E.01" Porucha pripojenia prístroja na PE vodič (svorky E, KE),
- "E.02" Porucha pripojenia na monitorovanú sieť (svorky L1/+ or L2/-) ,
- "E.0x" Porucha prepojenia medzi sledovačom izolácie a väzobným členom, interná porucha prístroja.
Po odstránení poruchy sa alarmové relé vráti do pôvodneho stavu, a to buď automaticky alebo stlačením tlačidla RESET.
Princíp merania
Sledovač izolácie ISOMETER® isoCHA425HV využíva meracie princípy AMP a PCP.
Normy
ISOMETER® isoCHA425HV s väzobným členom AGH420-1 odpovedá požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8)
- EN 61557-8
- IEC 61557-8: 2014/COR1: 2016
- IEC 61851-21-2: 2018-04 Version 1.0
- IEC 61851-232
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily obnovitelné zdroje |
|---|---|
| Rozsah pracovných teplôt | -40 °C … 70 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody |  Ano |
| Monitorovaná sieť 3(N)AC | Ne |
| Monitorovaná sieť AC | Ne |
| Monitorovaná sieť AC/DC | Ne |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un DC | 0 V … 1 kV |
| Tolerancia napätia Un | +10% |
| Rozptylová kapacita siete Ce µF | 0 F … 0,02 mF |
| Hodnota reakcie Ran kΩ | 5 kΩ … 600 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| CAN | Ne |
