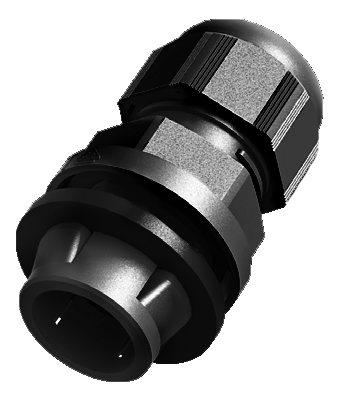

Plastová kabelová vývodka se západkou
Plastové kabelové průchodky zajišťují bezpečné upevnění kabelů a vodičů v rozvaděči s minimálním časem instalace.
Dostupnosť: Na požiadanie
Zvoľte variantu (18)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Varianty k produktu Plastová kabelová vývodka se západkou (18)

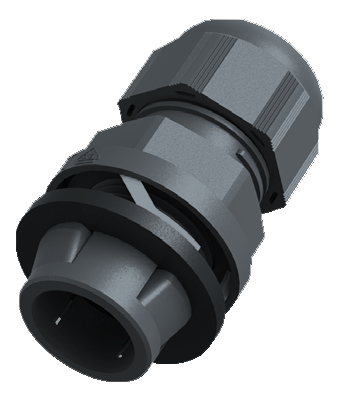

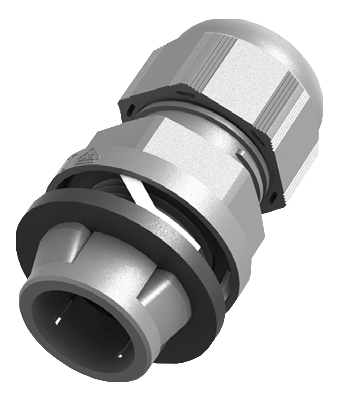

Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 16, RAL 7035Velikost: O 16; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 16, RAL 7001Velikost: O 16; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 16, RAL 9005Velikost: O 16; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 7035Velikost: O 20; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 7001Velikost: O 20; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 9005Velikost: O 20; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 7035Velikost: O 20; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 7001Velikost: O 20; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 20, RAL 9005Velikost: O 20; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 7,0 - 13,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 25, RAL 7035Velikost: O 25; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 25, RAL 7001Velikost: O 25; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 25, RAL 9005Velikost: O 25; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 32, RAL 7035Velikost: O 32; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 32, RAL 7001Velikost: O 32; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 32, RAL 9005Velikost: O 32; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 40, RAL 7035Velikost: O 40; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 40, RAL 7001Velikost: O 40; Provedení / barva: RAL 7001;
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Plastová kabelová vývodka se západkou
Plastová kabelová vývodka se západkou, O 40, RAL 9005Velikost: O 40; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Upínací rozsah / průměr / objem: 19,0 - 28,00 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Voliteľné príslušenstvo k Plastová kabelová vývodka se západkou

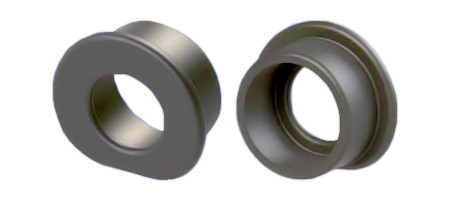

Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 16, plastVelikost: O 16; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 16 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 16 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 20, plastVelikost: O 20; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 20 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 20 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 25, plastVelikost: O 25; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 32, plastVelikost: O 32; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 32 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 32 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Nástroj na demontáž kab. vývodek se západkou
Nástroj na demontáž kab. vývodek se západkou, O 40, plastVelikost: O 40; Provedení / barva: plast;
Upínací rozsah / průměr / objem: 40 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 40 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Popis produktu
Speciálně navržené kabelové průchodky se západkou jsou určeny pro rychlou montáž bez nutnosti utažení maticí.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Snadná demontáž
- Výběr z více barev
- Jednoduchá a rychlá instalace
Instalace
Montáž se provádí zasunutím kabelové průchodky do předem vyvrtaném otvoru. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů. Po jejím vložení ji utáhněte otočením ve směru hodinových ručiček. Po-té už stačí provléci kabel a otočením hlavice kabel utáhnut.
Demontáž
Před demontáží odstraňte z průchodky všechny kabely, jinak hrozí poškození jejich izolace. Demontáž se provádí pomocí demontážního nástroje, který se nasadí na západku průchodky a zatlačením na demontážní nástroj se jednotlivé západky zasunou do vnitřní části průchodky. Tím lze průchodku celou vyjmout z předvrtaného otvoru.
Rozšírené informácie
Obecné technické údaje
| Materiál | polyamid 6 (PA6) |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Tloušťka stěny | 0,5 - 4,0 mm |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Barvy na poptávku | RAL 5015 (modrá) RAL 9003 (bílá) RAL 3020 (červená) |
| Schválení | UL File no. E199260 dle UL 514B VDE File no. 134171 dle DIN EN 62444 UV File no. SERCOVAM RES 107 572 dle UL 514B vyrobeno dle DIN EN 62444/50262 |
| Příslušenství (zvlášť objednat) | - nástroj pro demontáž (standardně je dodáván jeden nástroj na balení) - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
| Schválení nepokrývají všechny barvy nebo velikosti. Vývodky se západkou jsou určeny pro tloušťku stěny - E [mm]: 0,5 - 4,0. |
|
Velikosti průchodek
| Velikost | Upínací rozsah Ø [mm] |
Hloubka SL [mm] |
Velikost klíče SW [mm] |
Výška těla H [mm] |
Objednací čísla | |||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||||||
| Ø 16 | 5,0 - 10,0 | 9,0 | 22,0 | 42,5 | BMOS-11 | BMOS-01 | BMOS-21 | |
|---|---|---|---|---|---|---|---|---|
| Ø 20 | 6,0 - 12,0 | 9,0 | 24,0 | 41,5 | BMOS-12 | BMOS-02 | BMOS-22 | |
| Ø 20 | 6,0 - 12,0 | 9,0 | 25,0 | 41,5 | BMOS-EU-12 | BMOS-EU-02 | BMOS-EU-22 | |
| Ø 25 | 11,0 - 17,0 | 9,0 | 29,0 | 43,5 | BMOS-EU-13 | BMOS-EU-03 | BMOS-EU-23 | |
| Ø 32 | 15,0 - 21,0 | 9,0 | 36,0 | 49,5 | BMOS-EU-14 | BMOS-EU-04 | BMOS-EU-24 | |
| Ø 40 | 19,0 - 28,0 | 11,5 | 46,0 | 56,0 | BMOS-EU-15 | BMOS-EU-05 | BMOS-EU-25 | |
| Pro tloušťku stěny - E [mm]: 0,5 - 4,0 | ||||||||
Rozměry průchodky BMOS
Nástroj pro demontáž
| Velikost | Objednací číslo | ID Ø [mm] | Výška H [mm] | Balení |
Rozměry nástroje |
| Ø 16 | BEX-16 | 16,0 | 13,0 | 10 |  |
|---|---|---|---|---|---|
| Ø 20 | BEX-20 | 20,0 | 13,0 | 10 | |
| Ø 25 | BEX-25 | 25,0 | 13,0 | 10 | |
| Ø 32 | BEX-32 | 32,0 | 13,0 | 10 | |
| Ø 40 | BEX-40 | 40,0 | 15,5 | 10 |
Technické parametre
Parametry
| Základné rozdelenie | Kabelové vývodky pro průmysl |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Plast |
Súbory na stiahnutie
Súvisiace produkty
Varianty: 3
Kabelová priechodka DAK 284Ventilačná kabelová priechodka zaisťuje bezpečné upevnenie kabelov a vodičov v rozvádzači pri súčasnej kompenzácií tlakových rozdielov - (krytie IP66/IP67).
Varianty: 9
Plastová kabelová vývodka s metrickým závitemPlastové kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M75x2,0.
EMC - Poniklovaná kabelová vývodka se západkou
Kabelová průchodka pro potřebu dodržení požadavku na EMC. Zajišťuje bezpečné upevnění kabelů a vodičů v rozvaděči.
EMC 2 - Poniklovaná kabelová vývodka s závitem
Kabelová průchodka pro potřebu dodržení požadavku na EMC. Zajišťuje bezpečné upevnění kabelů a vodičů v rozvaděči. Vývodky jsou s metrickým, PG a NPT závitem.
Na požiadanieDetail produktu
Kabelové vývodky a příslušenství
Kabelové vývodky / průchodky pro průmysl v plastovém, mosazném a nerezovém provedení včetně příslušenství (matice, vložky, záslepky, atd.). Ventilační vývodky, vývodky pro prostředí Ex nebo v EMC verzi.
Na požiadanieDetail produktu
Nerezová kabelová vývodka s metrickým závitem
Kabelové vývodky z nerezové oceli zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M63x1,5.
Na požiadanieDetail produktu
Varianty: 5
Poniklovaná kabelová vývodka BBOS - se západkouMosazné kabelové průchodky se používají, kde je možný výskyt par nebo vyšších teplot. Jsou určeny do zvláštních prostředí, kde nelze použít plastových průchodek.
Systém víceotvorových kabelových vložek
Systém víceotvrových kabelových vložek je vhodný jako universální řešení pro vedení různých rozměrů kabelů bez koncovek, kde je problém s omezeným prostorem nebo přehledem používaných kabelových vývodek.
Na požiadanieDetail produktu
Těsnící vložka s plochým otvorem
Vývodkové těsnící vložky s plochým otvorem pro kabelové vývodky.
Na požiadanieDetail produktu
Těsnící vložka s více kruhovými otvory
Vývodkové těsnící vložky s více kruhovými otvory pro kabelové vývodky.
Na požiadanieDetail produktu
Mohlo by vás zaujímať
Podujatia
03.10.2023 - 04.10.2023
2. ročník elektrotechnickej výstavy Volty.cz
Na výstavisku Černá louka v Ostrave sa uskutoční 2. ročník úspešnej elektrotechnickej výstavy Volty.cz.Opäť sa môžete tešiť na náš stánok GHV Trading, budete...
10.10.2023 - 12.10.2023
XII. Celoštátne stretnutie projektantov a konštruktérov elektrotechniky, elektrotechnikov, energetikov, pracovníkov MaR a pracovníkov elektroinštalačných firiem a elektroúdržby Slovenskej republiky
Pozývame...
Akčné produkty
15.09.2023 - 15.10.2023
Získajte slevu 15% na kamery nové rady ECO a MINI
Termokamery rady ECO a MINI majú za cieľ nahradit klasické bezkontaktné teplomery. Tak prečo nemít za podobnou cenu priamo termokameru?
01.09.2023 - 29.12.2023
* Skúšačka Fluke 150/VDE za cenu nižšieho modelu Fluke T130/VDE* Multimetre Fluke 116 a Fluke 117, kliešťový multimeter Fluke 325 a skúšačka T6-600 za zvýhodnenú cenu* Tester inštalácií Fluke 1662, Fluke...
Novinky
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...
Odborné články
16.09.2023
Optimálne riešenie riadenia indukčných záťaží je problémom takmer v každej inštalácii, snáď s výnimkou bytových. Môže ísť o rôzne aplikácie - napríklad pohony pásových vedení, ventilátory a ventilačné...
01.08.2023
Konštruktéri sa takmer každý deň zaoberajú spínacími prvkami pre odporové a induktívne záťaže. Čelia výzve vybrať správny spínací prvok, ktorý je dimenzovaný na požadovaný výkon spínacieho zariadenia....
