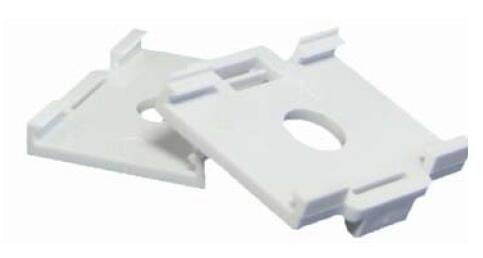

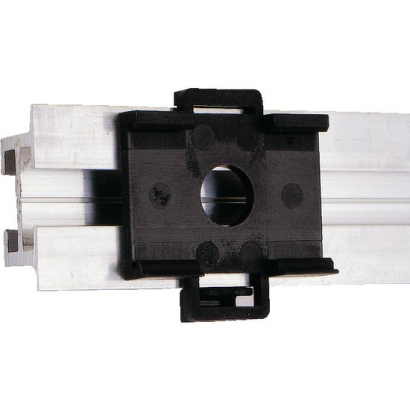

Úchytka meracích transformátorov na DIN lištu (stránka: 2)
Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.
Dopyt na produktPorovnať
Varianty k produktu Úchytka meracích transformátorov na DIN lištu (10)
Sada 2 ks.
Popis produktu
Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.
Rozšírené informácie
| Objednacie číslo | Konštrukčná veľkosť | Pre transformátory MBS typu |
| 53011 | A | ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3 |
| 54011 | B | ASK 31.4 |
| 55011 | C | ASK 31.5 |
| 55012 | D | ASK 41.4, WSK 40, WSK 40 B, ASK 412.4 |
| 55013 | E | ASR 20.3, ASR 201.3 |
| 55014 | F | ASR 21.3, ASK 205.3 |
| 53016 | G | skratovanie sekundárnych svoriek |
Hodí sa k produktom
Primárne jm. prúd: 75...250 A
Primárny vodič Ø: max 15,2 mm
Primárne pas: 17x 6 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 46 mm
Primárne men. prúd: 60...400 A
Primárny vodič Ø: max 17,5 mm
Primárne pas: 20 x 5 mm
Šírka: 49,5 mm
Výška: 65 mm
Hĺbka: 50 mm
Primárny vodič Ø: max 28 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny m. prúd: 75...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny m. prúd: 100...1000 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 50...800 A
Primárny vodič Ø: max 30,5 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 30 x 15 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárny m. prúd: 100...800 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny m. prúd: 100...800 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 75...300 A
Primárny vodič Ø: max 21 mm
Šírka: 44 mm
Výška: 64,5 mm
Hĺbka: 30 mm
Primárny m. prúd: 60...250 A
Primárny vodič Ø: max 18 mm
Šírka: 36 mm
Výška: 51,10 mm
Hĺbka: 50 mm
Primárny m. prúd: 100...500 A
Primárny vodič Ø: max 28 mm
Šírka: 49 mm
Výška: 68,2 mm
Hlbka: 89,20 mm
Primárny m. prúd: 50...750 A
Primárny vodič Ø: max 25,7 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 25 x 12 mm
Primárny pás 3: 20 x 20 mm
Šírka: 60 mm
Výška: 80,9 mm
Hĺbka: 52 mm
Primárny vodič Ø: max 31,8 mm
Primárny pás 1: 40 x 10 mm
Primárny pás 2: 30 x 15 mm
Šírka: 70 mm
Výška: 91,15 mm
Hĺbka: 52 mm
