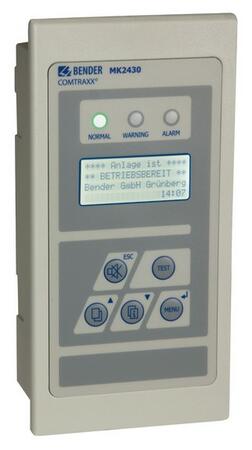

MK2430 - Univerzálny kontrolný a signalizačný panel
Zobrazenie pracovných a chybových hlásení podľa STN 33 2000-7-710, DIN VDE 0100-710:2002-11, IEC 60364-7-710 a ďalších noriem
Dopyt na produktPorovnať
Voliteľné príslušenstvo k MK2430 - Univerzálny kontrolný a signalizačný panel
Inštalačná sada na montáž do dutých stien a do panela vrátane príchytok na lištu DIN pre skrinky CP305 a MK24.. na zapustenú montáž.
Popis produktu
- Podsvietený LC displej s textovým menu
- Možnosť výberu jazyka vrátane češtiny (20 jazykov)
- 200 programovateľných textov pre chybové hlásenia
- Jednoduchá inštalácia vďaka komunikácii po dátovej zbernici
- Regulácia hlasitosti akustickej signalizácie
- Nastavenie parametrov pomocou MENU (v anglickom / nemeckom jazyku)
- Konštrukčné verzie pre zabudovanie do steny / panelu a na plochu
- Jednoduché uvedenie do prevádzky vďaka preddefinovaným textovým hláseniam - 12 digitálnych vstupov (len u MK2430-11)
- Programovateľný reléový kontakt (len u MK2430-11)
- História až 250 chybových hlásení s uvedenými hodnotami reálneho času
- Staršia verzia môže byť jednoducho nahradená MK2430
Rozšírené informácie
Popis a použitie
Univerzálny kontrolný a signalizačný panel MK2430 je určený pre optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER. V monitorovacom systéme MEDICS spĺňa panel MK2430 požiadavky normy DIN VDE 0100-710: 2002-11, IEC 60364-7-710, ČSN 33 2140 a STN 33 2140 súvisiacich s testovacou funkciou monitorovacích systémov elektrických IT sietí a riadiacich signálov z prepínacích modulov. Testovanie zariadení v elektrických IT sieťach je realizované pomocou programovateľného testovacieho tlačítka. Dôležité signalizačné funkcie:
- Signalizácia bezporuchového stavu (zelená LED)
- Porucha izolácie
- Preťaženie transformátora
- Zvýšená teplota transformátora
- Hlásenia zo systémov EDS a RCMS
- Porucha pripojenia monitorovanej siete
- Porucha pripojenia PE vodiča
- Výpadok napájacieho napätia
- Poruchové stavy napájacieho napätia alebo prepínacích modulov
- Vnútorná porucha prístroja
- Výsledky testov
- Namerané hodnoty
Vďaka textovému displeju sú informácie veľmi zrozumiteľné a jasné. Prepojenie medzi "MK" panelmi rovnako ako prepojenie s prepínacími a testovacími modulmi je zaistené pomocou technológie komunikácii po zbernici. V bežnom pracovnom bezporuchovom režime signalizuje panel pracovnú pohotovosť systému. Verzia MK2430-11 má navyše 12 digitálnych vstupov, ktoré umožňujú záznam a signalizáciu napr. stavu medicínskych plynov, stavu UPS atp. a paralelnú signalizáciu na ďalších paneloch MK2430.
Funkcia
MK2430 signalizuje hlásenia zo všetkých zariadení pripojených na BMS zbernicu, ktoré sú priradené k MK2430 pomocou ALARM adresy. Vďaka tomu môže MK2430 zaisťovať okrem funkcie jednoduchého signalizačného zariadenia i funkciu paralelného signalizačného zariadenia. V prípade akéhokoľvek hlásenia ALARM sa rozsvieti na MK2430 žltá LED "VÝSTRAHA" alebo červená LED "ALARM" a na LC displeji sa zobrazí jednoduché textové hlásenie. Tento stav je signalizovaný taktiež akusticky. Akustický signál je možné odstaviť pomocou tlačítka "MUTE" - odstavenie akustiky. Je možné nastaviť opakovanie akustického hlásenia po prednastavenom čase. Ak sa v priebehu tohto času vyskytne ďalší ALALRM , akustická signalizácia sa znovu spustí a na displeji sa objaví ďalšie chybové hlásenie. Dodatočne možno vyvolať i adresu zariadenia, ktoré pustilo hlásenie poruchy. Systém MENU umožňuje nastavenie vlastných interných parametrov (ALARM adresy, testovacie adresy, ...) a taktiež nastavenie parametrov EDS a RCMS systémov. MK2430 môže byť použitý ako MASTER v systémoch obsahujúcich niekoľko IT sietí alebo RCMS systémov. Pomocou tlačítka TEST možno na MK2430 taktiež vyvolať testovanie funkčnosti priradených strážičov izolácie 107TD47 a a IRDH. Hlásenie o výsledku testovania sa zobrazí iba na MK2430, z ktorého bol test spustený. Na prepojenie zbernice je nutné použiť 4-žilový kábel (2 x zbernica, 2 x napájanie Us) prierezu 0,8, aby mohlo byť prepojené i napájacie napätie. MK2430-12: Panel MK2430-12 sa používa na optickú a akustickú signalizáciu poruchových hlásení ALARM z prístrojov BENDER rady EDS, RCMS a MEDICS a na spustenie testu strážičov izolácie A-ISOMETR® cez zbernicu BMS. Navyše môžu byť použité s prevodníkom SMI473-12 pre signalizáciu z digitálnych vstupov alebo ako paralelné signalizačné paneli. Programovateľné hlásenia sú zobrazené na displeji vo vybranom jazyku. MK2430-11: Panel MK2430-11 ponúka oproti verzii MK2430-12 navyše dvanásť digitálnych vstupov. Všetky tieto vstupy sú elektricky izolované v skupinách po štyri. Vstupné napätie je HIGH = AC/DC 15...30 V, LOW = AC/DC 0...2 V. V praxi sú tieto digitálne vstupy (IN1...IN12) riadené pomocou nastaviteľných kontaktov N/O resp. N/C. Požadované napätie pre digitálne vstupy je zaistené z napájacieho zdroja, ktorý súčasne napája panel MK2430. Ako hlásenia možno nastaviť ľubovoľný text.
Signalizácia
Podsvietený LC displej má 20-znakové riadky. Poskytuje zdravotnému a technickému personálu jasné informácie o stave systému a napomáha tak pri jeho rozhodovacích činnostiach. Každé chybové hlásenie obsahuje prvotnú trojriadkovú informáciu, ktorá sa zobrazuje automaticky a ďalej ďalšiu trojriadkovú informáciu, ktorá sa zobrazí po stlačení tlačítka INFO. Štvrtý riadok slúži pre stavovú informáciu (počet hlásení, testovacia procedúra, informácie MENU). Tri stavové LED sú umiestnené na d displejom: bežný bezporuchový režim (zelená), výstraha (žltá) a ALALRM (červená). Pre potvrdenie chybových hlásení, testovanie zariadení a prácu s MENU slúži spolu 5 ovládacích tlačítok pod LC displejom.
Normy
Signalizačné a testovacie panely MK2430 splňujú požiadavky noriem:
- ČSN 332140
- TNI 332140
- STN 332140
- DIN VDE 0100-710 (VDE 0100 časť 710): 2002-11
- IEC 60364-7-710
Rozmery puzdra pre montáž do panelu, do steny
Rozmery puzdra pre montáž na dosku, na povrch
Technické parametre
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 4,0 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | AC/DC 24 V |
|---|---|
| Menovitá frekvencia napájacieho napätia Us | 0/40...60 Hz |
| Rozsah pracovného napätia | 18...28 V AC/19...30 V DC |
| Vlastná spotreba | ≤ 3 VA |
| Zobrazenie, pamäť a signalizácia> | |
| Zobrazenie | LC displej, štvorriadkový, podsvietený |
|---|---|
| Znaky (počet/riadok) | 20/4 |
| Štandardné chybové hlásenia | v 20 jazykoch vrátane jazyka českého |
| Počet ALARM adries | ≤ 150 |
| Programovateľné chybové hlásenia | 200 |
| Pamäť chybových hlásení | 250 |
| Štandardné chybové hlásenie | 3x20 znakov |
| Doplňujúce chybové hlásenie | 3x20 znakov |
| Optická signalizácia | ALALRM LED: zelená (normál), žltá (výstraha), červená (ALARM) |
| Akustická signalizácia | s funkciou vypnutia |
| Text MENU | D/GB |
| Ovládacie tlačítka | 5 |
| Komunikačné rozhranie | |
| Rozhranie / protokol | RS485 / BMS |
|---|---|
| Prenosová rýchlosť | 9,6 kBit/s |
| Max. dĺžka prepojovacieho vodiča | 1200 m |
| Doporučený vodič | J-Y(ST)Y 2x0,8, tienený, jedna strana pripojená k PE |
| Zakončovací odpor | 120 Ω (0,25 W), DIP prepínač |
| Adresa zariadenia | 1...150 (od výrobcu nastavené 1-MASTER) |
| Vstupy (iba u verzie MK2430-11) | |
| Digitálne vstupy | 12 (IN1...IN12), galvanicky oddelené |
|---|---|
| Aktivácia digitálnych vstupov | bezpotenciálovým kontaktom / ext. napätím |
| Pracovný režim | N/C alebo N/O, nastaviteľný, voliteľný pre každý vstup zvlášť (od výrobcu nastavené N/O) |
| Napäťový rozsah HIGH | AC/DC 10...30 V |
| Napäťový rozsah LOW | AC/DC 0...2 V |
| Spínacie obvody (iba u verzie MK2430-11) | |
| Spínacie prvky | 1 x relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC 10 V |
| Všeobecné dáta | |
| Typ pripojenia vodičov | nástrčné svorkovnice |
|---|---|
| Pracovná teplota okolia | -5...55 °C |
| Pracovný režim | nepretržitá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 50 (verzia MK2430A-... IP54) |
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
| Samozhášavosť | UL94V-0 |
| Rýchla montáž na DIN lištu |  Ne |
| Uchytenie pomocou šraub | viď príslušenstvo |
| Hmotnosť | ≤ 210 g (verzia Mk2430-...) ≤ 400 g (verzia Mk2430A-...) |
| Puzdro | viď rozmery nížšie |
